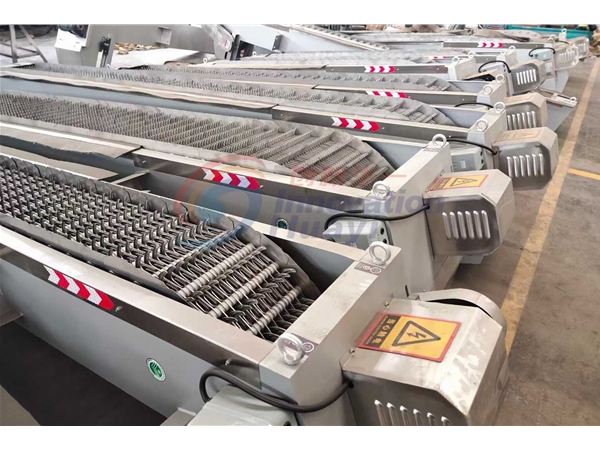

名称：HXG旋转式格栅除污机
详细信息
一、概述
HXG型机械格栅除污机（拦污机）是一种可以连续自动拦截并清除流体中各种形状杂物的水处理专用设备，是以固液分离为目的装置，是目前我国先进的固液筛分设备之一，广泛地应用于城市污水处理。自来水行业、电厂进水口，同时也可以作为各行业废水处理工艺中的前级筛分设备。该机械格栅产品已于1996和1999年两次通过了国家环保总局的产品认定。
二、设备构成：
该环保设备主要由驱动机构、机架、传动机构、齿耙链牵引机构、撒渣机构、电气控制等系统构成。由过水量、提升高度、固液分离总量和所分离物质的形状、颗粒大小来选择栅隙。可根据用户需要选用材质为ABS工程塑料、尼龙、不锈钢的耙齿；主体框架有不锈钢材质和碳钢防腐两种。

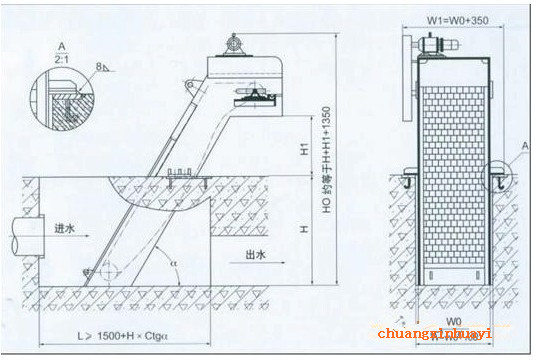

平面示意图：
三、工作原理：
电机、减速机驱动机构安装在机架上部的左侧或右侧，减速机输出轴上的链轮，通过链轮带动链耙牵引机构的主动链轮旋转，从动链轮的作用是张紧耙链安装机架尾部，由安装齿耙的链条牵引回转，从而带动安装在两牵引链条之间的齿耙一起回转，每个耙齿都插在栅条缝隙内，将拦截的污物耙送到机架上部极限位置时，齿耙随链条换向而翻转，齿耙上的污物自动落入垃圾小车或其它输送设施上运走。同时另设的一对胶板刷对每排经过这里的齿耙作清污工作，至此，完成一个清污的循环工作。
电机、减速机驱动机构安装在机架上部的左侧或右侧，减速机输出轴上的链轮，通过链轮带动链耙牵引机构的主动链轮旋转，从动链轮的作用是张紧耙链安装机架尾部，由安装齿耙的链条牵引回转，从而带动安装在两牵引链条之间的齿耙一起回转，每个耙齿都插在栅条缝隙内，将拦截的污物耙送到机架上部极限位置时，齿耙随链条换向而翻转，齿耙上的污物自动落入垃圾小车或其它输送设施上运走。同时另设的一对胶板刷对每排经过这里的齿耙作清污工作，至此，完成一个清污的循环工作。
四、技术参数（仅参考,非标产品，按客户实际尺寸定做）
|
参数及尺寸\型号
|
HXG-300
|
HXG -600
|
HXG -800
|
HXG -1000
|
HXG -1200
|
|
安装角度
|
60-75
|
60-75
|
60-75
|
60-75
|
60-75
|
|
耙齿节距（mm)
|
100
|
100>
|
100
|
100
|
100
|
|
电机功率(kw)
|
0.75
|
0.75
|
1.1
|
1.1
|
2.2
|
|
过水流量(m³/h)
|
400
|
1125
|
3600
|
4500
|
6300
|
|
液体流速(m/s)
|
>3
|
>0.5
|
>1
|
>1
|
>1
|
|
有效宽度K1（mm)
|
300
|
500
|
800
|
1000
|
1200
|
|
安装宽度K2（mm)
|
460
|
560
|
960
|
1160
|
1360
|
|
水槽宽度K3（mm)
|
560
|
750
|
1050
|
1250
|
1450
|
|
设备总宽k4（mm)
|
880
|
1080
|
1380
|
1580
|
1780
|
|
水槽深度 H
|
1000-8000
|
1000-8000
|
1000-8000
|
1000-8000
|
1000-8000
|
五、设备特点：
1、该设备的特色是自动化程度高、分离效率高、动力消耗小、无噪音、耐腐蚀性能好。
2、在无人看管的情况下可保证连续稳定工作，设置了过载安全保护装置，在设备发生故障时，会产生声光报警并自动停机，可以避免设备超负荷工作。
3、本设备可以根据用户需要任意调节设备运行间隔，实现周期性运转；可以根据格栅前后液位差自动控制；并且有手动控制功能，以方便检修。用户可根据不同的工作需要任意选用。
4、由于该设备结构设计合理，在设备工作时，自身具有很强的自净能力，不会发生堵塞现象，所以日常维修工作量很少。
3、本设备可以根据用户需要任意调节设备运行间隔，实现周期性运转；可以根据格栅前后液位差自动控制；并且有手动控制功能，以方便检修。用户可根据不同的工作需要任意选用。
4、由于该设备结构设计合理，在设备工作时，自身具有很强的自净能力，不会发生堵塞现象，所以日常维修工作量很少。
六、适用范围:
1、应用于城市污水处理、自来水行业、电厂进水口；
2、给排水工程泵站、进水口细格栅间，清除较小的悬浮物；
3、纺织、印染、食品加工、屠宰、制革、造纸等工业废水的固液分离；
4、其它行业在加工中需要固液分离的。
2、给排水工程泵站、进水口细格栅间，清除较小的悬浮物；
3、纺织、印染、食品加工、屠宰、制革、造纸等工业废水的固液分离；
4、其它行业在加工中需要固液分离的。
