全自动板框压滤机简介:
板框压滤机是工业生产中的实现固体,液体分离的一种设备,应用于化工、陶瓷、石油、医药、食品、冶炼等行业。也适用于工业过滤污水处理;液压式为机、电、液一体式。采用液设备压压紧,手动机械锁紧保压。操作维护方便,运行安全可靠。板框压滤机的工作原理:用于固体和液体的分离。压滤机过滤后的泥饼有更高的含固率和优良的分离效果。
全自动板框压滤机组成部分:
一、手动板框压滤机分别由滤框、滤布、滤板和滤板滤布组成的过滤部件和对过滤部分进行压紧(手轮、千斤顶)的机架部件,止推板端各孔,分别为进料孔,进洗涤液孔,滤液排出集液孔,洗涤液排出集液孔等。根据您选用的压滤机型号接装管路。

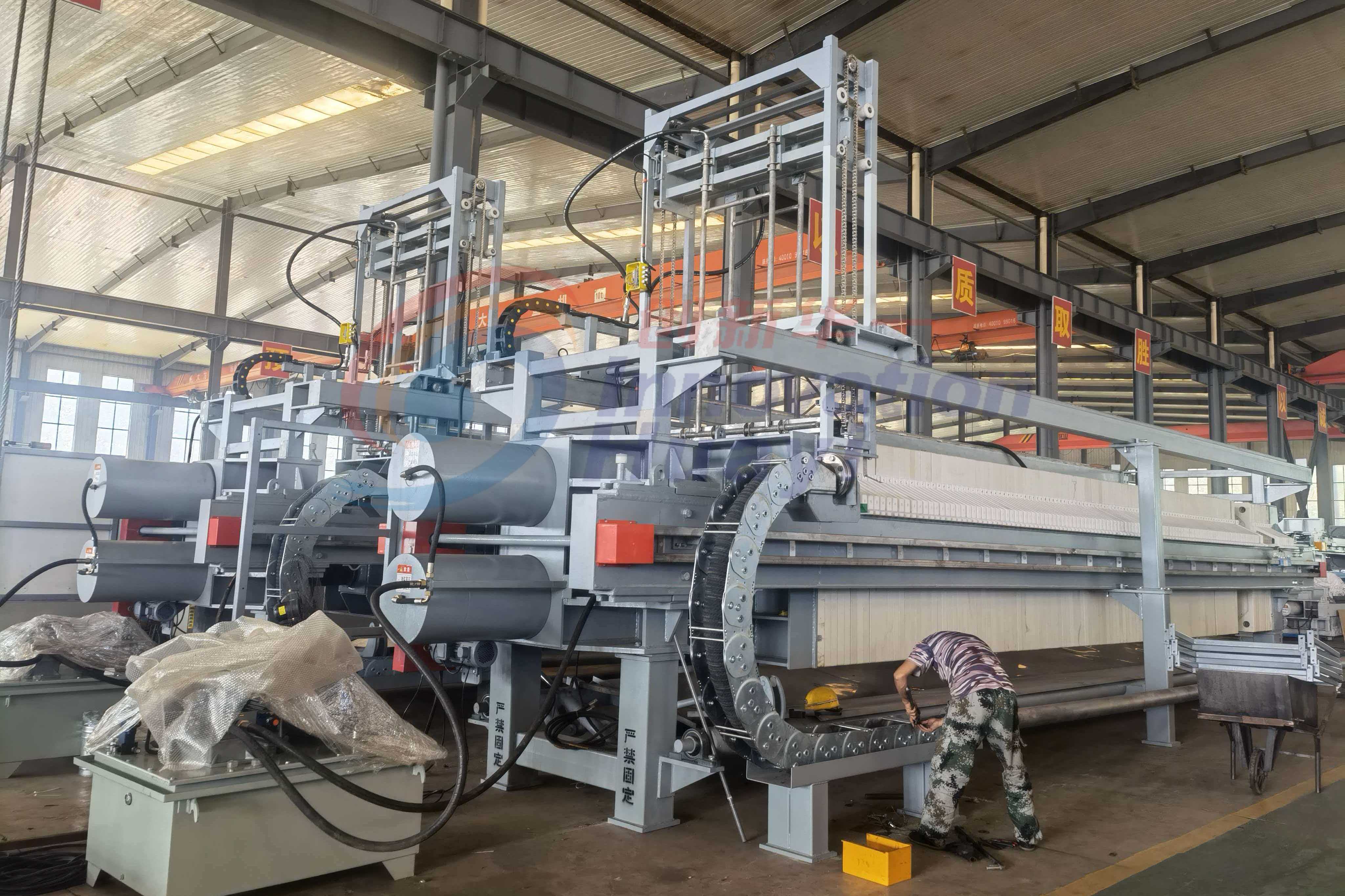

二、液压压紧板框式压滤机由主机(机架和滤室)、液压部件和电气等部分组成。
(1 )主机部分
主机由两根横梁,其两端分别固定在止推板1和液压缸座11的两侧面,构成机架。在左右横梁8上垂直搁置、依次排列着由滤框3、滤板4、滤布5组成的若干滤室;并可沿横梁作水平方向移动。压紧板7与活塞杆9铰接。由液压缸活塞驱使前后移动,压紧滤框、滤板,达到液压工作压力后,旋转锁紧螺母10锁紧保压。再关闭电机,即可进料过滤。
(2) 液压部件
液压部件由液压辅件(油箱和滤油器)、液压泵、阀、液压缸和管路等组成。
液压用油需经20μm孔径过滤,加油至液面线上限,电动机驱动油泵,压力油经电磁阀进入液压缸;推动活塞完成滤室的压紧和放松工序。液压工作压力值见各型号规格的插页
(3 )电气元件
电气元件安装在油箱右侧,操纵元件安装在油缸座右侧。
全自动板框压滤机五大优势:
①通过气动阀门排渣,可很好的降低工人劳动强度;
②不用使用滤布和滤纸,就可以大大降低过滤的成本;
③运用全密闭式操作方式,非常环保,而且还没有物料损耗;
④当振动掉渣的时候,可以大大降低劳动强度来实现连续作业;
⑤液体中的料渣和活性炭进行过滤和脱水过滤的时候,也能够很好的代替板框过滤机,是过滤行业中的首要设备。
