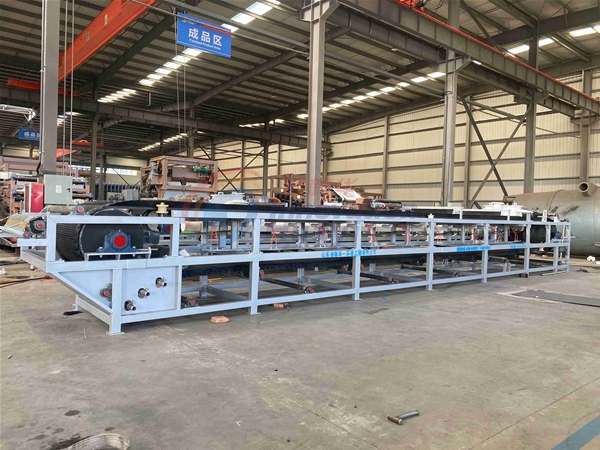

名称：橡胶带式真空过滤机（视频）
详细信息
山东创新华一环境工程有限公司——橡胶带式真空过滤机产品介绍：
橡胶带式真空过滤机概述：
真空橡胶带式过滤机是在移动带式过滤机的基础上开发的一种脱水设备，它是一种用来分离固液两相组合的各种悬浮物的迅速过滤和脱水的分离设备。它广泛用于矿山、冶金、制药、石油、煤炭、造纸、电力、环保等工业部门，可分离铁精矿铀侵出液、制浆、石膏物、生产树脂、污水处理等
橡胶带式真空过滤机结构特点：
1、采用一级重力和真空负压脱水，二级高压挤压脱水，三级高压真空脱水，可以连续完成喂料、过滤、压滤、过滤、卸料、滤布再生等工艺操作。
2、整体结构模块化设计，可灵活组装，便于运输、安装、维护。
3、蛇形自动纠偏，采用气动张紧和气动自动纠偏装置，保证滤带的安全正常运行，操作灵活，灵活简单。
4、采用独有的分配阀真空模式，高真空度，滤饼水分低，滤液可反复利用，减少排放。
5、全自动化运行，连续作业，运行平稳，采用DCS计算机控制系统或触摸屏结合PLC控制，可实现现场和远程自动控制。
6、动力传动机构采用变频调速，调速范围大，适应性广。
7、设有可调滤布反冲洗装置，可以根据物料的特性调整反冲洗压力，保证滤布的脱水效果，采用排液系统，可适合绝大部分工况条件下使用。
8、操作安全可靠，采用红外安全防护和紧急安全停车装置，可实现一人多机操作，自动化程度高、操作简单方便、安全可靠。
装置包括：主体设备、真空泵系统、滤布冲洗系统、滤饼冲洗系统、电、气路系统等。含固量约50wt%的石膏，由布置在高位的石膏水力旋流站（一级脱水）自流下来，送至真空皮带过滤机，进一步脱水至含固量不小于90wt%的石膏（含湿率不大于10wt%）。
橡胶带式真空过滤机技术参数：
|
型号
|
滤带宽度mm
|
过滤面积m2
|
滤带速度n/min
|
主动力KW
|
真空耗量m/min
|
滤机再生水耗水量L/min
|
真空度MPa
|
|
HGKJ1
|
400
|
1
|
0.5-5
|
0.75
|
2
|
20-40
|
0.053
|
|
HGKJ5
|
1300
|
5
|
4.0
|
10
|
60-80
|
||
|
HGKJ7
|
7
|
14
|
|||||
|
HGKJ9
|
9
|
5.5
|
18
|
||||
|
HGKJ11
|
11
|
22
|
|||||
|
HGKJ13
|
13
|
26
|
|||||
|
HGKJ15
|
15
|
7.5
|
30
|
||||
|
HGKJ17
|
17
|
34
|
|||||
|
HGKJ20
|
2000
|
20
|
11
|
40
|
|||
|
HGKJ24
|
24
|
50
|
100-120
|
||||
|
HGKJ30
|
2100
|
30
|
15
|
60
|
橡胶带式真空过滤机应用实例表:
|
物料名称
|
液固比
|
滤饼含水率%
|
生产效率Kg/m2/h
|
物料名称
|
液固比
|
滤饼含水率%
|
生产效率Kg/m2/h
|
|
柠檬酸
|
5/1-3/1
|
15
|
25.8
|
烧碱和CUS混合液
|
4/1
|
19.6
|
416
|
|
氧化锌
|
10/1
|
51.2
|
75.9
|
ABS树脂
|
10/1
|
36-38
|
170-232
|
|
氧化锰还原酸浸矿浆
|
3.1
|
45.06
|
88.46
|
磷酸钙矿浆
|
3.5/1
|
21.5
|
345
|
|
磁铁矿
|
2.5/1-4/1
|
7.6
|
500-1000
|
溶性磷肥
|
2/1-5/1
|
7-10
|
1000-2000
|
|
硫精矿
|
4/1-2.5/1
|
11.63
|
360-800
|
硫酸污泥
|
1.5/1
|
37-40
|
665-780
|
|
铜精矿
|
4/1-2.5/1
|
12
|
400-600
|
铝钒土
|
5/1-4/1
|
26.4-29
|
1700
|
|
全尾矿
|
9/1-4/1
|
21.4
|
300-500
|
苛化泥
|
4/1
|
47-51
|
266-613
|
|
精铁矿
|
2/1-1.5/1
|
8-10
|
2000-3000
|
硫酸铝残硅
|
1.5/1
|
37
|
200
|
|
锰矿
|
2/1
|
15-17
|
800-1000
|
庆大霉素发酵液
|
1/1-2/1
|
33.1
|
78.5
|
|
氢氧化铝
|
4/1
|
15-17
|
350
|
粗氧化锌
|
4/1
|
23.5
|
233
|
|
莹石粉
|
2/1
|
11
|
800
|
含氟石灰
|
4/1-5/1
|
42-51
|
200-560
|
|
苛化泥
|
4/1
|
47-51
|
266-613
|
盐铵
|
4/1
|
18-20
|
1000-1500
|
|
5氧化2钒
|
3/1
|
33
|
174
|
硅氟化钠
|
3/1
|
15-20
|
300-500
|
|
煤烟灰
|
10/1
|
20.7
|
4.9m3/m3/h
|
湿法水泥
|
2/1
|
16-20
|
787
|
|
金精矿
|
2/1
|
25-27
|
111
|
选煤精煤
|
4/1
|
22.4
|
218
|
|
童钨酸铵
|
2/1
|
71
|
200
|
选煤尾煤
|
6/1
|
25
|
100
|
|
偶氮在机染料
|
30/1-20/1
|
69
|
100
|
硫酸锌矿浆
|
5/1
|
45-50
|
312
|
|
4A沸石
|
80-100 g/L
|
≤43
|
164
|
种分玛瑙种子
|
200-400 g/L
|
≤20
|
684
|
|
种分玛瑙成品
|
260-600 g/L
|
≤15
|
125
|
硅渣
|
4.5
|
≤35
|
342
|
|
拜尔法氢氧化铝种子
|
400-800g/L
|
≤15
|
2000
|
脱硫石膏
|
1/1
|
＜10
|
800-1000
|
|
拟薄水铝石
|
8/1
|
60
|
30-50
|
|
|||
橡胶带式真空过滤机安装与调试：
1、确定中心线，并检查基础尺寸，机架要保证水平，全机水平拉线水平误差控制在±0.05mm。
2、检查设备各部件是否完好，有无变形，各辊转动是否灵活。
3、接通电器等管路，检查电机转向，开动电机慢速运转，检查胶带与滤布是否跑偏并进行调整。
4、装冲网装置，连结各工艺管路，并进行检查是否运行正常。
5、不同车速下进行空车运转，并对各部情况进行调整，各部均正常后作好上浆准备。
